Нутч-фильтры

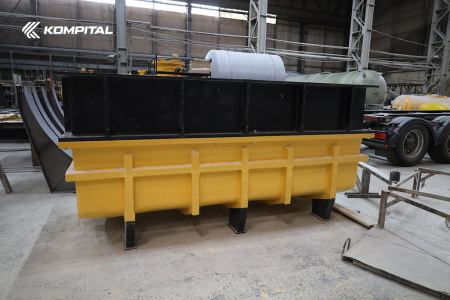

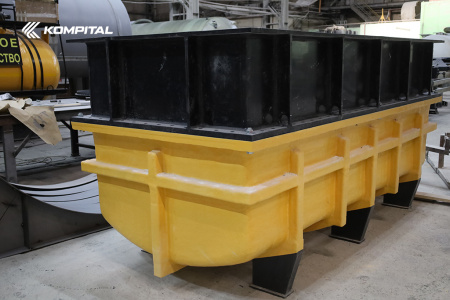

Наша компания предлагает свои услуги по изготовлению нутч-фильтров из стеклопластика. Производительность нутч-фильтров зависит от того, какова поверхность фильтрующей перегородки, толщина слоя осадка, а также степень (глубина) вакуума.

По способу создания разности давлений фильтровальное оборудование может быть подразделено на фильтры, работающие под вакуумом, и фильтры, работающие под давлением. По конструктивным соображениям целесообразно использовать, где это возможно, фильтры, работающие под вакуумом, поскольку фильтры, работающие под давлением, должны быть механически более прочными. Однако в тех случаях, когда осадок обладает существенным гидравлическим сопротивлением, но не слишком большой сжимаемостью, целесообразно применять фильтры, работающие под давлением.

Открытый нутч-фильтр

Открытый нутч-фильтр, работающий под вакуумом, представляет собой резервуар, внутри которого расположена пористая подложка, называемая ложным дном. Пористая подложка поддерживает фильтрованную перегородку.

Суспензия загружается в фильтр сверху, а в пространстве под подложкой создается разряжение при помощи вакуум-насоса. Благодаря этому возникает перепад давления по разные стороны фильтровальной перегородки, за счет чего жидкая фаза проходит через перегородку и в виде фильтрата попадает в нижнюю часть фильтра, после чего удаляется через штуцер.

Дисперсная фаза суспензии задерживается на фильтровальной перегородке и образует слой осадка. Нутч-фильтр в случае необходимости может заполняться промывной жидкостью, с помощью которой проводится отмывка осадка.

После окончания процесса фильтрации нутч-фильтр еще какое-то время остается под вакуумом, что позволяет уменьшить влажность осадка. После этого осадок может быть удалять их фильтра вручную сверху.

Также не редко применяют способ подключения нутч-фильтра через нижний патрубок, с применением монтежю, который выполняет функции ресивера и коллектора приемника фильтрата. Монтежю позволяет подключить несколько нутч-фильтров одновременно. Для этой схемы возможно использование нутчей с маленьким по объему, не высоким приемником фильтрата, что позволяет уменьшить размеры аппарата и снизить его стоимость.

Преимуществом такого нутч-фильтра является простота конструкции, а недостатком— необходимость удаления осадка вручную.

Закрытый нутч-фильтр (друк-фильтр)

Типичный закрытый нутч-фильтр, работающий под избыточным давлением, состоит из корпуса с рубашкой, съемной крышки, а также перемещающегося дна. Фильтрованная перегородка располагается на опорной решетке.

В качестве перегородки может использоваться как защитная сетка, так и слой волокон. Над фильтрованной перегородкой размещается кольцевая перегородка, поддерживающая осадок в процессе его выгрузки.

Дно может поворачиваться и опускаться на угол, удобный для ручного удаления осадка с фильтрованной перегородки. На нутч-фильтре предусматриваются штуцеры, использующиеся для подачи суспензии, сжатого воздуха, а также для удаления фильтрата. Для предотвращения повышения давления в фильтре выше допустимого, он снабжается предохранительным клапаном.

Стадии цикла работы нутч-фильтра

• заполнение суспензией;
• фильтрация;
• заполнения фильтра жидкостью для промывки;
• промывка осадка;
• сушка осадка;
• удаление осадка с фильтрованной перегородки;
• регенерация фильтрованной перегородки.
